沉淀法白炭黑的概念及物理化学性质的介绍

　　一、概念

　　白炭黑的主要成份是SiO2，因其为白色，且主要物性及用途与炭黑相似而得名。

　　白炭黑按生产方法的不同可分为沉淀白炭黑(沉淀水合二氧化硅)和气相法白炭黑(气相二氧化硅)，两种产品的生产方法不同，性质及用途也有很大区别，以下介绍的产品是用硫酸沉淀法生产的，也即沉淀法白炭黑，以下所涉及的白炭黑均为沉淀法白炭黑。

　　二、名称定义及分子式

　　白炭黑的学名为：沉淀水合二氧化硅。

　　定义：沉淀水合二氧化硅是从可溶性硅酸盐水沉液中沉淀而获得的无定形粒子组成的材料。

　　化学分子式：SiO2·nH2O

　　三、主要性质

　　1、物理性质

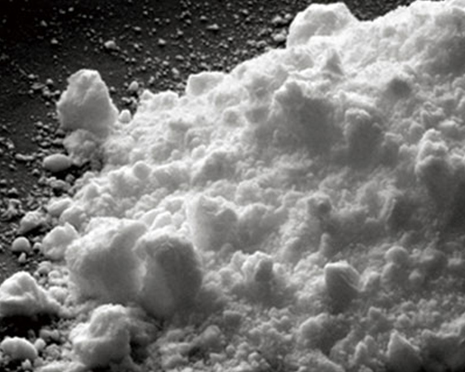

　　外观：白色粉末或粒状或不规则造块。

　　真密度：约2.0g/ml 假密度：约0.2g/ml(普通产品)。

　　耐高温、不燃烧;电绝缘性好。

　　2、化学性质：

　　能与烧碱发生反应SiO2nH2O+2NaOH=Na2SiO3+(n+1)H2O

　　能与氢氟酸发生反应SiO2nH2O+4HF=SiF4+(n+2)H2O

　　2、主要化学指标

　　SiO2含量(干品)≥90%

　　筛余物(4.5цm)≤0.5%

　　加热减量：4.0-8.0%

　　灼烧减量：(干品)≤7.0%

　　PH值：5.0-8.0

　　总铜含量：≤30mg/kg

　　总锰含量：≤50mg/kg

　　总铁含量：≤1000mg/kg

　　DBP吸收值：2.00-3.50cm3/g

　　比表面积：不同用途有不同范围，我厂产品控制

　　145-165m2/g(HT2#) 165-185m2/g(HT1#)

　　200-300m2/g(HT3#)

　　3、主要物理性能(配合橡胶品)

　　拉伸强度≥17.0Mpa 500%定伸强度≥6.3Mpa

　　扯断伸长度≥675%

　　四、生产原理

　　水玻璃和硫酸反应生成水合硅酸

　　加热

　　Na2O·mSiO2+H2SO4+nH2o-→Na2SO4+mSiO2·(n+1)H2O↓

　　反应完成液经压滤脱水，洗涤、并通过打浆制得白炭黑料浆，经喷雾干燥得白炭黑成品。
